Sensor de temperatura (DS18B20)

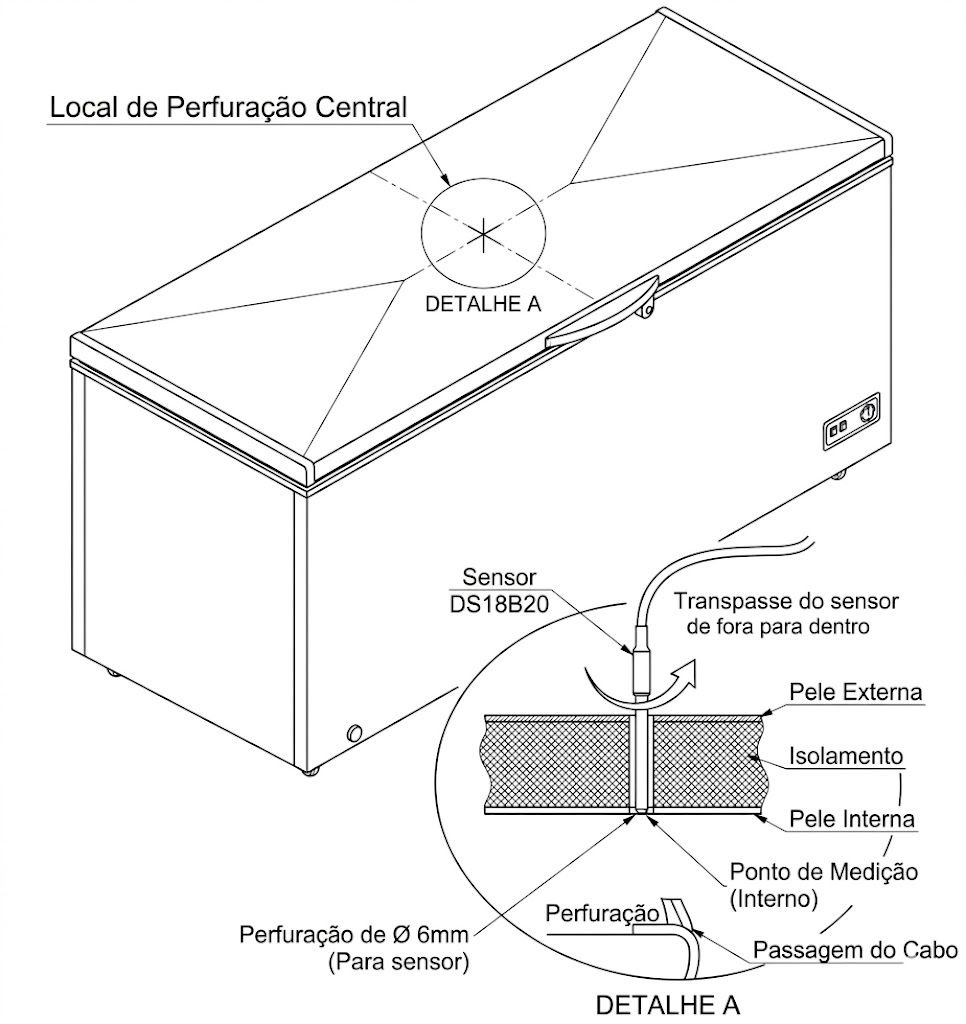

Freezer de tampa única

O ponto de perfuração central deve ficar no topo do equipamento, conforme indicado.

1. 1

   Marcar o ponto central

   Identifique o ponto de perfuração central no topo do equipamento (Local de Perfuração Central).
2. 2

   Perfurar com broca Ø 6 mm

   Atravesse pele externa, isolamento e pele interna até atingir o ponto de medição.
3. 3

   Passar o sensor de fora para dentro

   Insira o cabo do sensor DS18B20 pelo furo, no sentido externo → interno.
4. 4

   Vedar a passagem

   Aplique vedação adequada na passagem do cabo para preservar o isolamento térmico.

Freezer de tampa dupla

Em equipamentos de tampa dupla, a perfuração é realizada na lateral do corpo, próximo à divisão central, mantendo o sensor fixo na pele interna.
