Sensor de porta (Reed Switch)

Passo a passo

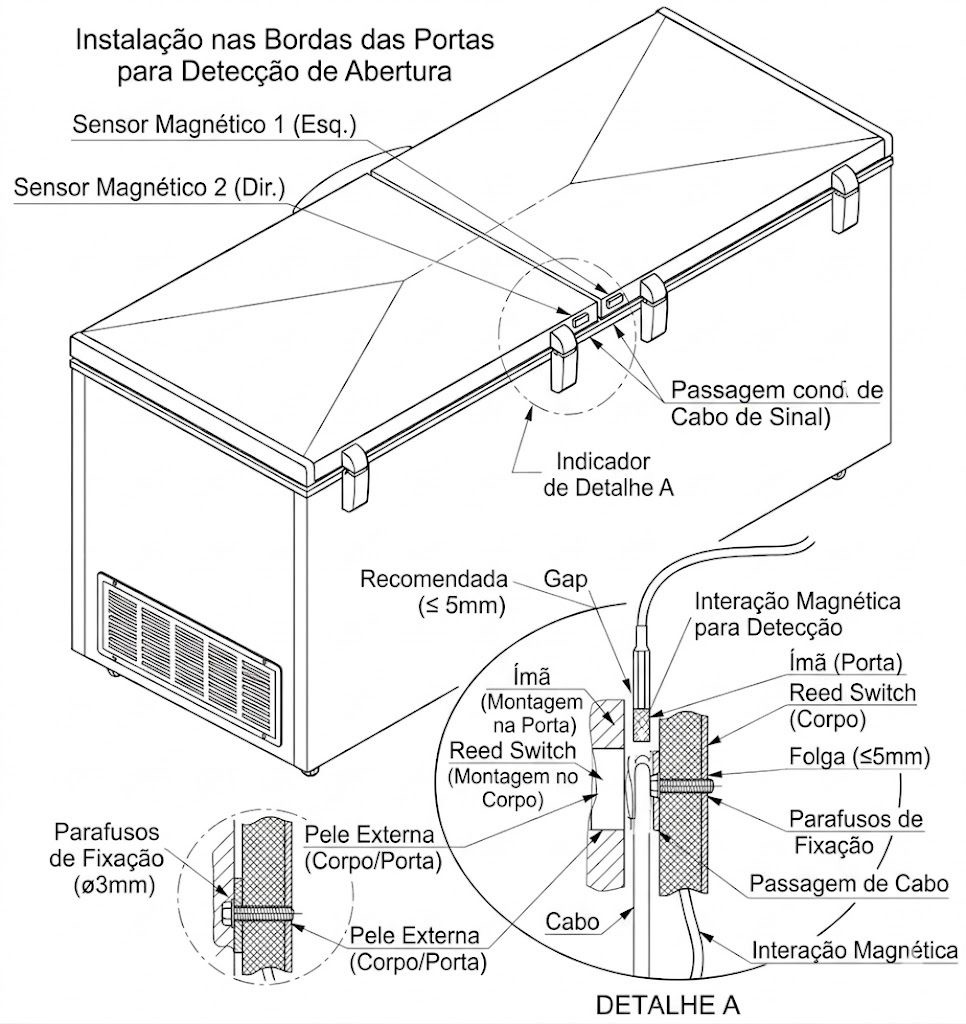

1. 1

   Posicionar o Reed Switch

   Fixe o módulo do reed switch na borda do corpo do freezer com parafusos Ø 3 mm.
2. 2

   Posicionar o ímã

   Fixe o ímã na borda da porta, alinhado com o reed switch quando a porta estiver fechada.
3. 3

   Verificar a folga

   Garanta um gap de 2 a 5 mm entre o ímã e o reed switch para detecção magnética confiável.
4. 4

   Passar o cabo de sinal

   Conduza o cabo do sensor pelo trajeto indicado até a Caixa de Controle (Sensor 1 - Esq. ou Sensor 2 - Dir.).
5. 5

   Testar abertura

   Abra e feche a porta para validar que o estado é detectado corretamente na plataforma.

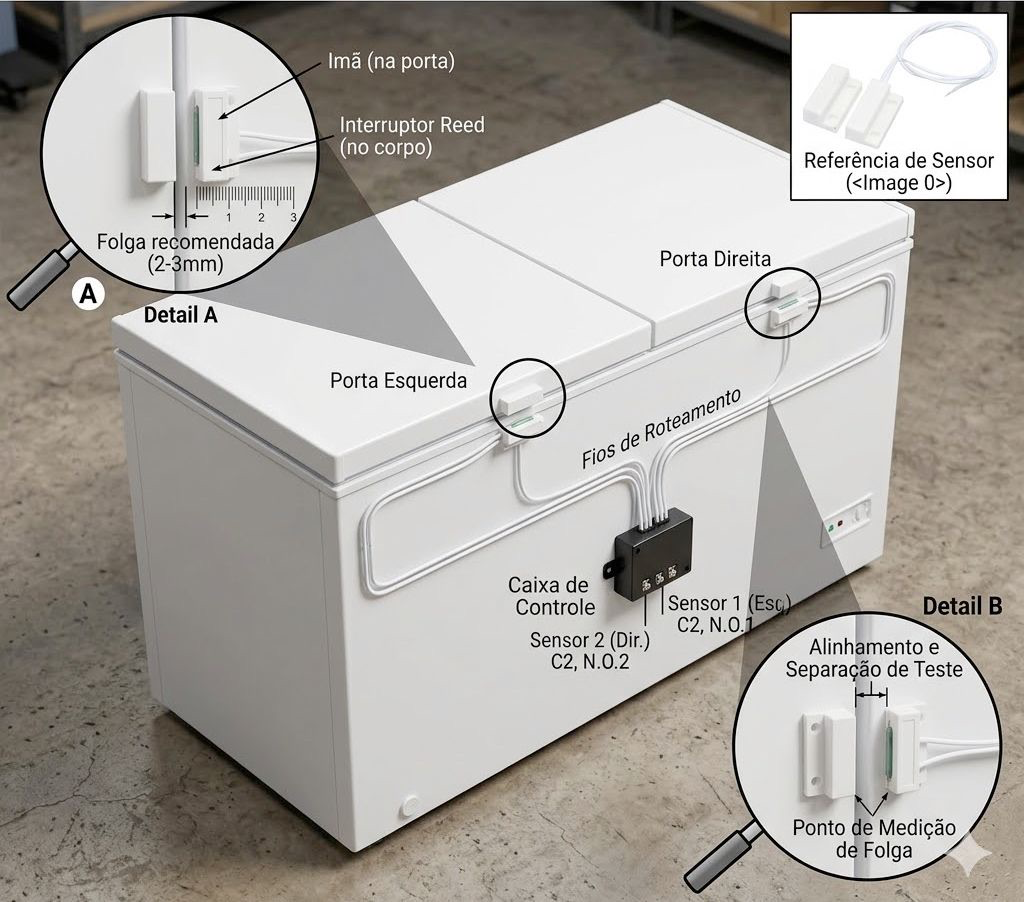

Equipamento de tampa dupla

Em equipamentos com duas portas, instale um sensor em cada uma. Conecte o Sensor 1 (esquerda) na entrada C2 N.O.1 e o Sensor 2 (direita) emC2 N.O.2 da Caixa de Controle.
